Автоматизируйте проектирование Структурированных Кабельных Систем при помощи уникальной Системы Автоматизации Проектирования «ExpertCad»

Внутри ExpertCad Настройки параметров Система помощи Удобное проектирование Исходный архитектурный план Менеджер проектов Нормативная база Справочники Мастеры (Wizards) Автоматические чертежи и схемы Отчетность

Настройки параметров

1. Настройка начальных индексов маркировки для компонент разных типов
2. Возможность автоматического применения высот размещения объектов
3. Редактирование рамок и штампов листов
4. Создание пользовательских рамок и штампов с возможностью дальнейшего использования
5. Русская и украинская локализация штампов листов
6. Ориентация листа – книжная альбомная
7. Установка вида штампа – Простой, Расширенный, Подробный
8. Настройка линейки и шага сетки
9. Установка шрифта по умолчанию для всего проекта
10. Использование направляющих линий

Система помощи

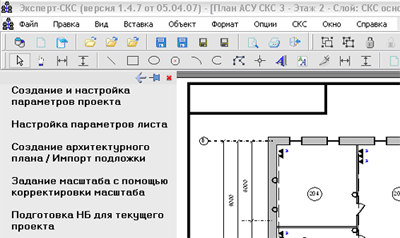

1. Интерактивная “Панель функций”, поможет освоиться с основами проектирования СКС и использования программного комплекса



2. Расширенная система помощи, включающая контекстное отображение помощи по выбранным элементам программы
3. Наличие коротких опционных справок по сложным опциям и настройкам

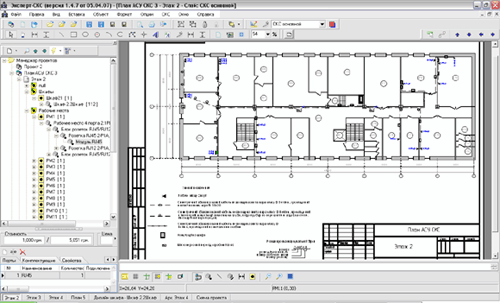

Удобное проектирование

1. Настройки интерфейса программы
   • Отображение Менеджера проектов, Нормативной базы, линейки, сетки
   • Привязки: к сетке, к направляющим, к ближнему объекту
   • Отображение степени заполнения точечных объектов и интерфейсов кабелей
   • Отображение заполненности кабельных каналов и наличие элементов кабельных каналов
   • Отображение трасс, у которых есть кабели с превышающей длиной
   • Запрещение перемещения присоединенного объекта
   • Установки масштаба
2. Расстановка элементов СКС на листе, в режиме «размещение без Drag&Drop»
3. Ортогональные сдвиги условных обозначений объектов на листе CAD
4. Выделение трассы до конечного объекта



5. Просмотр событий в поле протокола
6. Навигатор по листу
7. Набор слоев. Каждое определенное действие происходит только на своем слое
   • Подложка – для создания архитектурного плана
   • СКС основной – для построения СКС
   • Подписи к линиям – длина, высота трасс
   • Подписи к объектам – подпись формируется с обозначения и маркировки
   • Выноски к линиям – К Пр. Подпись к трасе на которой лежит кабель в коробе
   • Выноски к объектам – отображение названия компоненты и ее комплектующие
   • Рамка листа – для создания/редактирования рамки и штампа на листе
   • Архитектурное проектирование – для создания архитектурного плана
8. Создание собственных слоев и работы с ними



9. Группирование объектов с возможностью масштабирования группы
10. Дублирование объектов с помощью клавиши Ctrl
11. Дублирование цепи объектов с помощью клавиш Ctrl+D или из контекстного меню
12. Режим автопривязки объектов к сетке
13. Соответствующие ГОСТу рамки и штампы
14. Создание межэтажных переходов на трассе
15. Выбор места подписи к точечному объекту
16. Определение высот каждого из типов компонент по умолчанию
17. Изменение расположения подписей и выносок
18. Размещение нескольких объектов на разных высотах
19. Визуальные/виртуальные кабинеты с применением маркировок и группированием в менеджере проектов
20. Сетевая база данных, работающая по архитектуре клиент-сервер, позволит вести проектирование, используя единую нормативную базу и менеджер проектов.

Исходный архитектурный план

1. Построение плана проекта с помощью стандартных примитивов (линии, прямоугольники, окружности, дуги и т.п.) и инструментов «Архитектурный план», «Сегмент»
   • Разделение сегмента
   • Установки ширины сегмента
   • Установка ширины всех сегментов

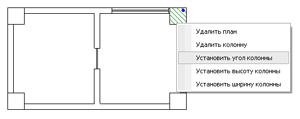

   • Добавление окон, дверей, колонн
   • Установка толщин и стиля линий сегмента
   • Установка ширины линий всех сегментов
   • Установка отображения длин линий сегмента



2. Сохранение и загрузка архитектурных планов, импорт формата *.dxf (data exchange format – стандарт обмена между CAD-системами), возможность загрузки файлов *.wmf или использование стандартного буфера обмена
3. Быстрая калибровка масштаба
4. Перемещение объектов на основание/вершину спуска/подъема
5. Несколько видов размерных выносок

Менеджер проектов

1. Применение свойств для всех аналогичных компонент в менеджере проектов



2. Замена линейных компонент, как на отдельном участке, так и на всем листе



3. Замена точечных компонент, как по отдельности, так и на всем листе
   • С заменой комплектующих и без них
   • С возможностью «Оставлять старые комплектующие в заменяемой компоненте, если такие есть»



4. Замены комплектующих в компоненте прямо в менеджере проектов
5. Копирования листов как внутри проекта так и между проектами
6. Сохранение/загрузка листа в файл/из файла
7. Функция очистки всего листа
8. Удаление всех кабелей на текущем листе
9. Удаление всех кабельных каналов на текущем листе
10. Замена кабельных каналов, заполненных более чем на определенный процент заполнения на текущем листе
11. Автоматическая установка элементов кабельных каналов (заглушки, тройники, адаптеры и т.п)



12. Группировка элементов СКС в Менеджере Проектов



13. Архивирование файлов сохраненных проектов
14. Экспорт листов в файлы *.BMP и *.WMF
15. Возможность изменения условных обозначений для трасс
16. Передача компонент из менеджера проектов в нормативную базу

Нормативная база

1. Применение свойств для всех компонент текущей папки в нормативной базе
2. Расширенный поиск компонент в нормативной базе и в менеджере проектов



3. Возможность импорта интерфейсов компонент с аналогичных компонент



4. Добавление, редактирование, удаление копирование интерфейсов компонент
5. Быстрый переход в справочник интерфейсов компонент из перечня интерфейсов компонент



6. Групповая обработка привязки интерфейса к порту
7. Связь портов и интерфейсов позволить Вам боле гибко сконфигурировать компоненты, для того чтобы еще более конкретизировать внутренние подключения, указанные связи отображаются в отчетах



8. Добавление сметных норм/расценок непосредственно на интерфейс
9. Сметные нормы/расценки замещаются в том случае, когда компонент включает в себя другой



10. Добавление, с помощью конструктивных интерфейсов, комплектующих в компоненту
11. Подключение комплектующих между собой
12. Хранение функциональных интерфейсов и портов с заданным количеством в одной позиции
13. Подключение интерфейсов внутри компоненты
14. Хранение справочников интерфейсов со сметными нормами/расценками на каждом проекте
15. Привязка элементов кабельных каналов к кабельному каналу на вкладке «Элементы кабельного канала»
16. Возможность комплектовать шкаф патч-кордами с указанием компонент, которые необходимо соединять
17. Установка контроля свойств компонент для компоновки и подключения
18. Запрет редактирования пользовательской базы
19. Контроль подключений – по типу сети, по производителю
20. Учет контроля, при компоновке, на свойствах компоненты
21. Настройка цвета отображения компоненты, в нормативной базе и менеджере проектов, с нулевой ценой
22. Групповые операции и обновление нормативной базы
23. Сдвоенные, строенные и т.п условные обозначения для компонент
24. Просмотр списка подключенных и не подключенных компонент с автоматическим переходом в менеджер проектов
    • Подключенные/неподключенные точечные и линейные компоненты
    • Кабели вне кабельных каналов



25. Нормативная база заполнена следующими производителями: Panduit, R&M, AMP, Legrand, ДКС, Cablofil, Estap, EfaPel, EuroLan, Одесскабель , Molex, Vinet, 3com, AliedTelesyn, Corega, D-Link, NetGear, Nortel, Севкабель. Перечень производителей постоянно пополняется
26. Учет условий поставки и пересчет цен в зависимости от упаковки (короб, бухта)
27. Установка шаблонов для типов компонент

Справочники

1. Библиотека условных графических обозначений в соответствии с ГОСТами
2. Справочники: Валют, типов сетей, производителей, интерфейсов, свойств объектов, типы компонент, условные обозначения, сметные нормы/расценки, ресурсы, виды поставок, ставок НДС




Мастеры (Wizards)

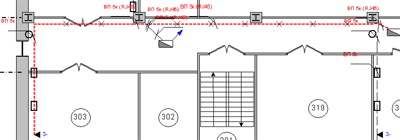

1. Мастер прокладки кабелей и кабельных каналов
   • По всем трассам
   • По выделенным трассам
   • По трассам определенного типа
     • Вертикальные трассы (спуски подъемы)
     • Горизонтальные трассы
       • Трассы на высоте размещения трасс
       • Трассы на высоте размещения точечных объектов
       • Трассы в полу (высота размещения = 0)
       • Трассы между полом и розетками
       • Трассы под потолком (Высота размещения трасс = высота потолка)
       • Трассы над фальш-потолком
       • Трассы, не попавшие в категории выше
     • Интерактивное выделение трасс на менеджере проектов и на листе
       • Установка количества кабелей для выбранного типа кабеля на тот или иной участок трассы



2. Конфигуратор подключений
   • Просмотр подключений
     • Кабельные (подключенные к рабочим местам)
     • Кроссовые (подключение патч-кордов)
   • Отбор по кабелям и точечным объектам
   • Возможность удаления и установки кабелей из конфигуратора подключений
   • Полный контроль подключений, как на одном листе так и между листами (межэтажные связи)
   • Установка компонент в конфигураторе подключений, из нормативной базы
   • Возможность конфигурировать подключения непосредственно на выбранном объекте



3. Автотрассировка кабеля от выбранных рабочих мест к выбранному конечному объекту (напр. шкаф) как по проекту в целом, так и с выбранного объекта или же группы объектов

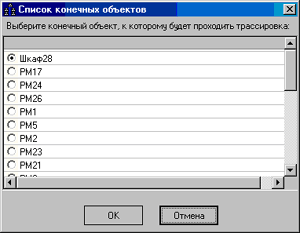

4. Формирование списка компонент которые могут быть конечным объектом




Автоматические чертежи и схемы

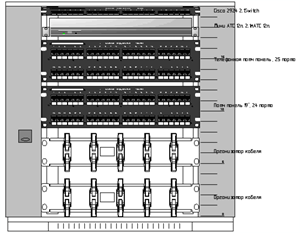

1. Автоматическое создание дизайна шкафа на отдельном листе с возможность редактирования размера шрифта и надписей
   • Наименование компонент
   • Линейка
   • Учет высот
   • Подгон размеров
   • Масштабирование
   • Печать

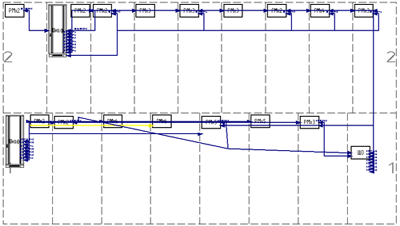

2. Формирование листа со схемой здания (топология здания)




Отчетность

1. По завершению проектирования автоматически могут быть сформированы следующие документы:
   • Пояснительная записка
   • Спецификация
   • Спецификация (ГОСТ 21.110-95). Доступен в форматах А4 и А3.
   • Кабельный журнал
   • Расширенный кабельный журнал
   • Ведомость ресурсов
   • Ведомость сметных норм/расценок
   • Ведомость кабелей
   • Ведомость кабельных каналов
   • Легенда условных обозначений



2. Печать, редактирование, сохранение/загрузка документов
3. Экспорт документов в MS Excel
4. Выпуск документов как по всему проекту, так и только по выбранному листу)
5. Получение отчетных документов с учетом только действующих компонент
6. Получение отчетных документов с учетом компонент, которые имеют нулевую цену

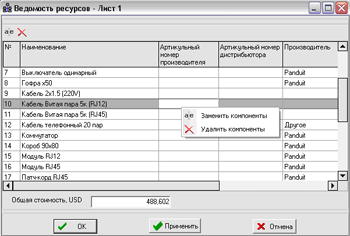

7. Ведомость ресурсов, доступна в двух видах: печатный документ и форма
8. Ведомость ресурсов форма: все данные доступны для редактирования. Также реализована возможность удаления и замены позиций ведомости ресурсов



9. Экспорт ведомости сметных норм/расценок в универсальный файл обмена ИБД (украинский стандарт) *.bdd / *.bds

Требования к системе ExpertCad 2.5.0 и выше:

Новые функции

Проектирование СКС

Проектирование СКС процесс трудоемкий и достаточно сложный. С целью повышения эффективности создания СКС, необходимо решить следующие задачи:

• Сократить число избыточных и рутинных операций.
• Создать централизованную базу информации по проекту.
• Исключить устаревшие или промежуточные данные.
• Иметь возможность вести одновременно несколько проектов.
• Обеспечить совместную область данных для хранения типовых решений и шаблонов документов.

Первые этапы проектирования СКС, сопряжены с принятием принципиальных решений в отношении их конфигурации, состава, емкости и производительности. Они должны быть как можно менее затратными и очень квалифицированными, потому что состав, оформление, точность и высокая степень детализации технического предложения или эскизного проекта во многом определяют успех. Для того, чтобы свести ваши затраты к минимальным, при выполнении типовых и рутинных этапов проектирования, мы предлагаем вам программу автоматизированного проектирования СКС - «Эксперт-СКС». Наша программа существенно облегчит вашу работу при подготовке и выпуске графических и расчетных документов. Стоимость программы «Эксперт-СКС» достаточно выгодная, возврат ваших средств произойдет достаточно быстро за счет того, что вы сэкономите время на определенных участках разработки проекта и сопровождающей его технической документации.

Очевидные выгоды использования системы автоматического проектирования СКС - «Эксперт-СКС»:

• Высокая интеграция с наиболее распространенными программами для подготовки чертежей.
• Сокращение ошибок при подготовке чертежей и выполнении расчетов.
• Структуризация и визуализация процесса проектирования.
• Экономия времени и затрат высококвалифицированных специалистов на определение типовой графики, смет и концепции системы.

С помощью нашей программы «Эксперт-СКС», вы сможете полностью автоматизировать все этапы проектирования СКС, как целостной системы. Наша программа поможет вам применять технологии и оборудование известных мировых производителей. Скорость разработки проектов существенно увеличится, вы сможете вносить необходимые изменения в действующий проект и мгновенно пересчитывать все результаты. С нашей программой вам больше не нужно будет выполнять всё то, что раньше занимало столько времени. Вам больше не нужно будет вручную выполнять пояснительные записки, ведомости ресурсов, чертежи и схемы, потому что наша система формирует их автоматически. По оценкам ведущих специалистов в сфере проектирования СКС, программный комплекс «Эксперт-СКС» является одним из наиболее перспективных и востребованных разработок в сфере проектирования СКС. Наша программа поможет вам повысить уровень автоматизации, качества, точности и оперативности составления ваших проектов.
